Akaflieg Graz Pagat
| DONNÉES GÉNÉRALES |
| Année du premier vol (ou de design, si seul projet) |
1926 |
| Pays | Autriche |
| Designer(s) | Akaflieg Graz |
| Premier constructeur | Akademischen Segelfliegergruppe Graz |
| Type d'appareil | Planeur |
| Fonction | Initiation |
| SPÉCIFICATIONS TECHNIQUES |
| Envergure | 7 m |
| Longueur | -- |
| Hauteur | 2 m |
| Allongement | -- |
| Surface alaire | 22.5 m2 |
| Profil aile | -- |
| Masse à vide | 70 kg |
| Masse maxi | 145 kg |
| Charge alaire | 6.5 kg/m2 |
| Vitesse mini | -- |
| Vitesse maxi | -- |
| Finesse maxi | 12 |
| Taux de chute mini | -- |
| Nb sièges | 1 |
| Structure | Bois et toile. |

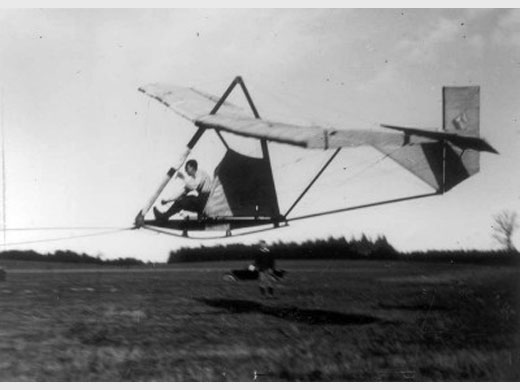

Le Pagat version monoplan au décollage [via site Akaflieg Graz]

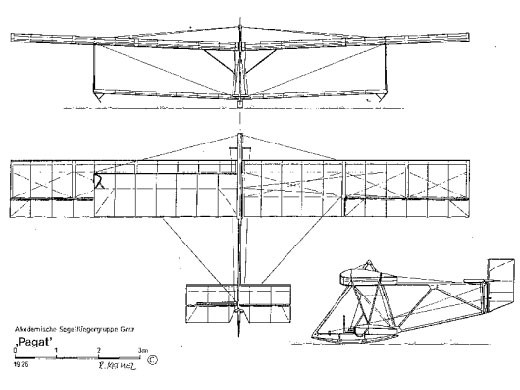

La version biplan du Pagat [dessin Reinhard Keimel]AUTRES INFORMATIONS
| Constructeur(s) |
| ||||||
| Infos techniques | Cette machine avait la particularité intéressante de pouvoir être configurée en biplan (plus précisément sesquiplan) ou monoplan. Les données sont celles de la configuration biplan. En version monoplan, l"envergure était de 11 mètres. | ||||||
| Histoire résumée | Premiers vols en avril 1926. | ||||||
| Liens personnalités | Pas de personnalité associée. | ||||||
| Compléments docs |
SOURCES DOCUMENTAIRES
| Liens WEB | Site : Site Akaflieg Graz . Texte + 3 photos + plan 3 vues. 2 modèles différents sur les photos ? (2009-10-26 CL) |
| Livres | Die Flugzeugkonstruktionen der Akademischen Segelfliegergruppe Graz 1921-1938 par KEIMEL, Reinhard (1993) [p. 157-160. Histoire + 2 photos + plan 3 vues + specs]. Luftfahrzeugbau in Österreich par KEIMEL, Reinhard (2003) [p. 89. Note + photo + plan 3 vues + specs]. |
MODÈLES RÉDUITS
| Pas de plan ou kit référencé. |
