Akaflieg Graz Sturmvogel

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1924
Pays Autriche
Designer(s) SPIESS, E. & FLÖDL
Premier constructeur Akademischen Segelfliegergruppe Graz
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 5.5 m
Hauteur--
Allongement--
Surface alaire17 m2
Profil aileGöttingen 482
Masse à vide110 kg
Masse maxi195 kg
Charge alaire10.6 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile.

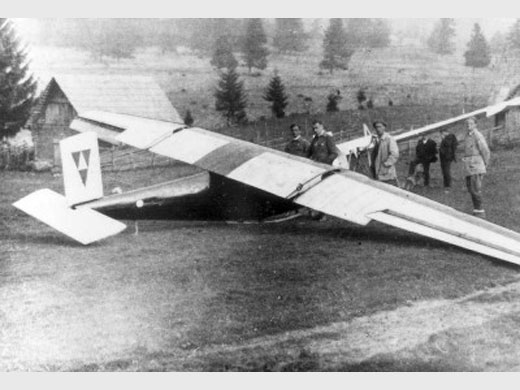

[Das Segelflug - collection J-M. Mesot]

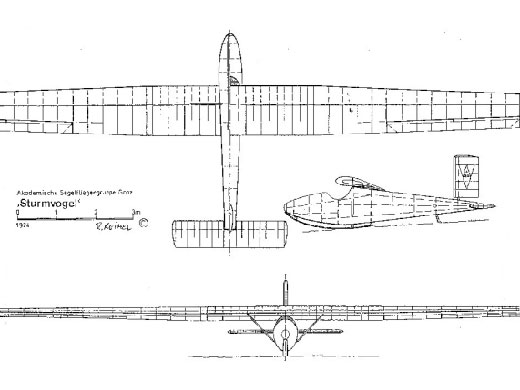

[Dessin Reinhard Keimel]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Akademischen Segelfliegergruppe Graz1
Nombre total de constructions1
Infos techniques--
Histoire résumée--
Liens personnalitésFLOEDEL, (Autriche)
SPIESS, E (Autriche)
RemarquesDas Segelflug : année 1927
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Site Akaflieg Graz . Texte + une photo + plan 3 vues. (2009-10-26 CL)
Site : UIUC Applied Aerodynamics Group . Göttingen 482 airfoil . (2009-12-06)
Site : UIUC Applied Aerodynamics Group . Göttingen 482 fichier DAT. (2009-12-06)
LivresDas Segelflugzeug
par LANGSDORFF, Werner von (1931) [p. 142, 194, 216. Notes + 3 photos + specs].
Die Flugzeugkonstruktionen der Akademischen Segelfliegergruppe Graz 1921-1938
par KEIMEL, Reinhard (1993) [p. 154-156. Histoire + 1 photo + plan 3 vues + specs].
Luftfahrzeugbau in Österreich
par KEIMEL, Reinhard (2003) [p. 88. Note + photo + plan 3 vues + specs].

MODÈLES RÉDUITS

Fiche n° 107 [Dernière mise à jour : 2017-08-15]
