J2mcL Planeurs - Fiche planeur n°

Schleicher ASW-20

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1977
Pays	Allemagne
Designer(s)	WAIBEL, Gerhard
Premier constructeur	Alexander Schleicher Segelflugzeugbau, Poppenhausen (DE)
Type d'appareil	Planeur
Fonction	Performance

SPÉCIFICATIONS TECHNIQUES

Envergure	15 m
Longueur	6.82 m
Hauteur	--
Allongement	21.43
Surface alaire	10.5 m²
Profil aile	Emplanture et milieu: FX 63 K131 / saumon: FX 60-126
Masse à vide	260 kg
Masse maxi	454 kg
Charge alaire	--
Vitesse mini	--
Vitesse maxi	265 km/h
Finesse maxi	42
Taux de chute mini	0.59 m/s
Nb sièges	1
Ballast	120 L
Structure	Composite

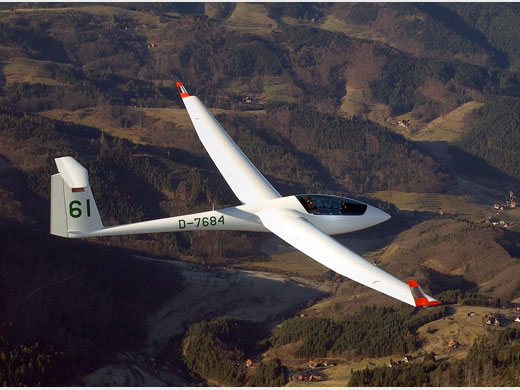

[Photo d'origine inconnue]

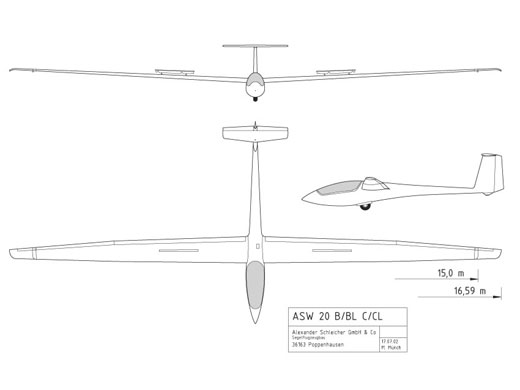

[Alexander Schleicher]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
Alexander Schleicher Segelflugzeugbau, Poppenhausen (DE)	511
Nombre total de constructions	511

Infos techniques

Empennage en T. Toute une série : 20B, BL, C, CL, FLP, L, FL

Histoire résumée

En 1978, les premiers championnats du monde de la nouvelle classe de course FAI 15 m ont eu lieu à Châteauroux (France). Avec l'ASW 20, Schleicher s'est également lancé dans le développement d'un avion pour cette classe, qui autorisait désormais les volets à 15 m d'envergure.
Gerhard Waibel a utilisé pour cela le nouveau fuselage de l'ASW 19, qui a été adapté à la nouvelle aile à volets au niveau de la nervure d'emplanture. La cinématique des volets de courbure a également été ajoutée aux commandes.
L'ASW 20 L, d'une envergure de 16,6 m, répondait au souhait de nombreux pilotes de 15 m de pouvoir voler avec une plus grande envergure le week-end ou en dehors des compétitions.
Sur l'ASW 20 B et C, le dessous de l'aile a été revu. La version B a également reçu une charge de lest d'eau plus importante, ce qui a nécessité des renforts dans l'aile, le fuselage et l'empennage.

Liens personnalités

KAISER, Rudolf (Allemagne)

Compléments docs

SOURCES DOCUMENTAIRES

Liens WEB	Site : Alexander Schleicher . ASW 20 / ASW 20 L. (2024-12-11 CL) Site : Wikipedia . . (2024-11-30 CL) Site : Wildbergair . Photos. (2024-12-11 CL)
Livres	Planeurs et motoplaneurs A. Schleicher (1951-1983) par FERRIÈRE, Richard & FERRIÈRE, Monique (1984) [p. 127-133. Texte + 8 photos + plan 3 vues + specs]. Rhön-Adler par SELINGER, Peter F. (2003) [p. 138-149. Texte + 20 photos + plan 3 vues + specs]. Sailplanes 1965-2000 par SIMONS, Martin (2005) [p. 73-77. Texte + photo + plan 3 vues].
Autres sources	Nouvel ASW-20, Planeurs et Avions Magazine n° 1, décembre 1983, p 52-53.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.

Fiche n° 1212 [Dernière mise à jour : 2009-12-20]
