Schleicher K-07 Rhönadler

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1957
Pays Allemagne
Designer(s) KAISER, Rudolf
Premier constructeur Flugzeugbau A. Schleicher, Poppenhausen (DE)
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 16 m
Longueur 8.15 m
Hauteur--
Allongement14.6
Surface alaire17.5 m2
Profil aileEmplanture et milieu: Göttingen 533 16%, milieu Göttingen 533 14%, saumon Göttingen 533 14%
Masse à vide284.5 kg
Masse maxi484.5 kg
Charge alaire27.3 kg/m2
Vitesse mini59 km/h
Vitesse maxi200 km/h
Finesse maxi26
Taux de chute mini0.81 m/s à 67 km/h
Nb sièges2
StructureFuselage tubes acier soudés + toile. Ailes en bois et toile.

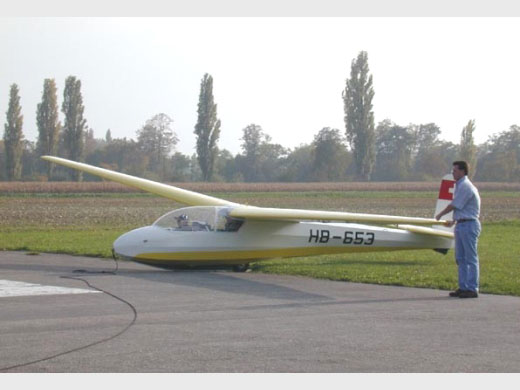

Ka-7 HB-653 du club de vol à voile de Colombier (Suisse)
[Alexander Schleicher]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Flugzeugbau A. Schleicher, Poppenhausen (DE)
En production de 1957 à 1966.

490
Autres/ Others
Construits sous licence par diverses firmes.

21
Nombre total de constructions511
Infos techniquesBiplace école et de performance, le Rhönadler est une évolution du type Ka-2b Rhönschwalbe. La seule différence se situe au niveau du fuselage qui n'est plus en bois mais en tubes d'acier. Pour conserver les avantages aérodynamiques du fuselage bois, on a recouvert le fuselage en tubes d'acier par une coque préformée en contreplaqué. Même dimensions et mêmes performances que le Rhönschwalbe.
Histoire résuméeTroisième appareil appelé Rhönadler depuis la création en 1927 de la compagnie Schleicher (après le biplace en tandem d'A. Lippisch Unikat et le monoplace de performance de 1931 de Hans Jacobs). C'est le premier planeur dessiné par R. Kaiser désigné K et non plus Ka (Kaiser ayant changé l'appellation après avoir appris que Ka était dorénavant officiellement réservé au planeur cargo d'Albert Kalkert (datant du début des années 1940).
En 2001, 138 K-7 volaient encore en Allemagne, 4 en Suisse, 13 en Belgique et 19 en Hollande.
Des K-7 ont été modifiés, en abaissant les ailes en position médiane, leur donnant un air d'ASK-13. Ils sont connus sous le nom de K-7/13.
Liens personnalitésKAISER, Rudolf (Allemagne)
SCHLEICHER, Alexander (Allemagne)
Exemplaires existants
Immatriculé : D-1464 (En stockage), localisation inconnue.
Immatriculé : D-5250 (En état de vol), localisation inconnue.
Immatriculé : F-CPLU (En état de vol), localisation : Bagnoles-de-l'Orne Couterne (FR)
Immatriculé : F-CRXX (En état de vol), localisation : Montagne Noire
Immatriculé : HB-653 (En état de vol), localisation : Colombier, Neuchâtel (CH)
Immatriculé : HB-768 (En état de vol), localisation inconnue.
Immatriculé : PH-314 (En état de vol), localisation : Eindhoven (NL)
Pack(s) photosImmatriculation : D-5250. Photographié par Beat Galliker (VGC Nitra, août 2007) sur Rétroplane.net Pack de 27 photos, 3,8 Mo
Immatriculation : HB-653. Photographié par Jean-Marie Mesot (mars 2007) sur Forum Rétroplane Pack de x + 14 photos, 5 Mo
Immatriculation : HB-653. Photographié par Beat Galliker (mars 2007) sur Forum Rétroplane Pack de 2,71 Mo
Immatriculation : HB-653. Photographié par Florian (03/2007) sur Forum Rétroplane Pack de 2,83 Mo
Immatriculation : HB-653. Photographié par ClaudeL (03/05/2014) sur J2mcL-Planeurs , pendant le RNPA Dédale 2014, à Belfort-Chaux (FR).
Immatriculation : HB-768. Photographié par Christian Dechelette () sur Le site de Christian Dechelette
Immatriculation : HB-768. Photographié par Claude Lacombe (04/05/2014) sur J2mcL-Planeurs pendant le RNPA Dédale 2014, à Belfort-Chaux (FR) [14 photos, 39 Mo].
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Site de Christian Dechelette . Données technique et photos du HB-768. essai (13/10/2009)
Site : UIUC Applied Aerodynamics Group . Göttingen 533 airfoil. (2009-12-25)
Site : UIUC Applied Aerodynamics Group . Göttingen 533 fichier DAT. (2009-12-25)
Site : Scale Soaring UK . Texte + photos + plan 3 vues + specs. (2012-04-22 CL)
Site : Sailplane Directory . Note + photo + specs (mention K-7/13). (2014-02-21 CL)
Site : Wikipedia . K-7/13. Mention. (2014-02-21 CL)
LivresPlaneurs et motoplaneurs A. Schleicher (1951-1983)
par FERRIÈRE, Richard & FERRIÈRE, Monique (1984) [p. 53-57. Texte + 5 photos + plan 3 vues + specs].
Rhön-Adler
par SELINGER, Peter F. (2003) [p. 76-79. Texte + 8 photos + plan 3 vues + specs].
Sailplanes 1945-1965
par SIMONS, Martin (2001) [p. 82-83. Note + plan 3 vues + 2 photos].
The world's sailplanes
par OSTIV (1958) [p. 83 - 87. Photo + specs + description].
Autres sourcesSoaring décembre 1959 p 17, photo.
Soaring mars 1961 p 17. Photo.
