Akaflieg München Mü-05 Wastl

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1930
Pays Allemagne
Designer(s) KÜPPER, August & THOENES, A. & SCHEIBE, Egon
Premier constructeur Akad. Fliegergruppe T.H., München
Type d'appareil Aile volante
Fonction Expérimental

SPÉCIFICATIONS TECHNIQUES
Envergure 13 m
Longueur--
Hauteur 1.16 m
Allongement--
Surface alaire10.6 m2
Profil aile--
Masse à vide58.4 kg
Masse maxi135.4 kg
Charge alaire13 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile.

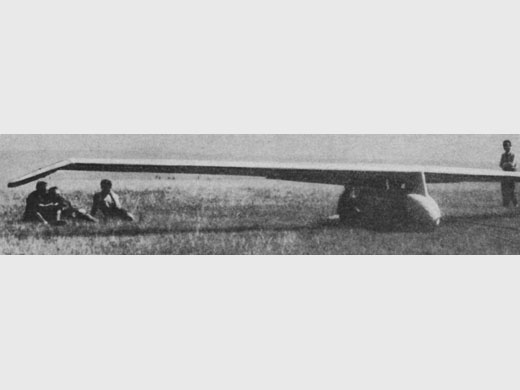

[Das Segelflug - collection J-M. Mesot]

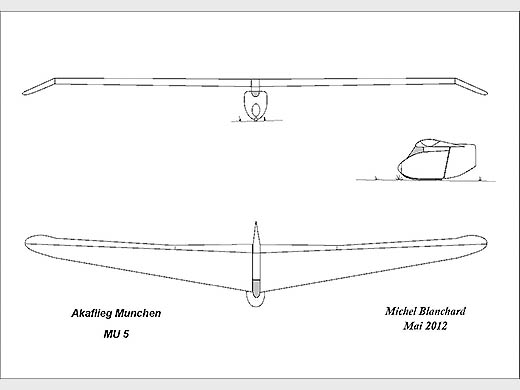

[Dessin Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Akad. Fliegergruppe T.H., München--
Nombre total de constructions--
Infos techniques--
Histoire résuméePlaneur de type aile volante, le fuselage de forme ovoïde se trouvant sous la partie centrale de l’aile, ce qui devait limiter considérablement la vue du pilote. Les panneaux externes de voilure, dotés d’ailerons, affectaient un fort dièdre négatif. Premier planeur à porter la signature d’Egon Scheibe, cet appareil construit en 1930 n’a jamais tenu l’air plus de 15 secondes. Il fut détruit sur accident.
Liens personnalitésKUPPER, August (Allemagne)
SCHEIBE, Egon (Allemagne)
THOENES, A. (Allemagne)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : 100 Jahre Nuflügel /A century of flying wings de Klaus Niegratschka . Texte + photos + plan 3 vues. (2009-11-05 CL)
Site : Nuricom (Klaus Niegratschka) . Plan 3 vues. (2011-04-12 CL)
Site : Wikipedia . Note. (2012-05-02 CL)
Site : Akaflieg München e.V. . Note + 2 photos + plan 3 vues + specs. (2012-05-11 CL)
LivresDas Segelflugzeug
par LANGSDORFF, Werner von (1931) [p. 155, 207, 215. Notes, 4 photos + specs].
Forschen-Bauen-Fliegen
par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 70, 72. Note + photo].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 144 [Dernière mise à jour : 2012-05-08]
