J2mcL Planeurs - Fiche planeur n°

SZD-10 Czapla

Autre nom (ou nom en langue originelle) : SZD-10bis Czapla

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1953
Pays	Pologne
Designer(s)	ZATWARNICKI, Roman & KANIEWSKA, Irena & GRACZ, Marian
Premier constructeur	Zaktady Sprzetu Lotnietwa Sportowego
Type d'appareil	Planeur
Fonction	Entraînement

SPÉCIFICATIONS TECHNIQUES

Envergure	16 m
Longueur	8.73 m
Hauteur	--
Allongement	10.6
Surface alaire	24 m²
Profil aile	Göttingen 549
Masse à vide	280 kg
Masse maxi	440 kg
Charge alaire	--
Vitesse mini	--
Vitesse maxi	160 km/h
Finesse maxi	17 à 64 km/h
Taux de chute mini	0.96 m/s à 52 km/h
Nb sièges	2
Structure	--

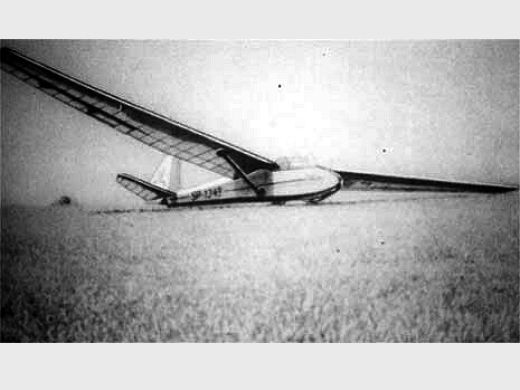

[Photo d'origine inconnue]

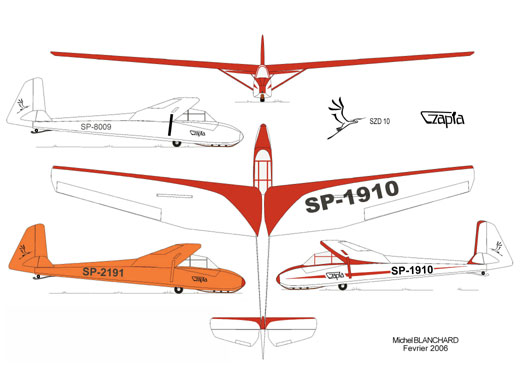

[Dessin Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
Zaktady Sprzetu Lotnietwa Sportowego	14
Nombre total de constructions	14

Infos techniques

Histoire résumée

Premier vol le 23 novembre 1953.
Holzkonstruktion als Schulterdecker ausgeführt. Rumpf mit mehreckigem Querschnitt Sperrholz beplankt. Flächen waren mit Spalt- und Bremsklappen ausgestattet. Die Kabine war zweisitzig mit einem Instrumentensatz der für den Fluglehrer und Schüler sichtbar war. Dank der Einfachheit der Konstruktion hat man hohe Zuverlässigkeit und niedrige Herstellkosten erreicht. Konstruiert von Team: Ing. Ing. R. Zatwarnicki, J. Kaniewska, M. Gracz. Der SZD-10 "Czapla" wurde eingeflogen auf dem Flugplatz in Bielsko von Adam Zientek. Es wurden insgesamt zwei Prototypen SZD-10-2 "Czapla", 19 Stück SZD-10bis "Czapla" und 136 Exemplare SZD-10bis A "Czapla" gebaut. Der erste Prototyp SZD-10 "Czapla" wurde später umgebaut auf die Version SZD-10bis "Czapla". 14 Exemplare von dem Segler wurden nach Finnland und die Türkei exportiert.

Liens personnalités

Pas de personnalité associée.

Remarques

Czapla = Reiher = cigogne

Exemplaires existants

	Immatriculé : SP-1477 (Inconnu), localisation : Cracovie Museum (PL)
	Immatriculé : SP-8009 (En état de vol), localisation : Aeroklubu Wrocławskiego (Poland)

Compléments docs

SOURCES DOCUMENTAIRES

Liens WEB

Site : Site de Piotr Piechowski . . (2009-10-30 CL)
Site : UIUC Applied Aerodynamics Group . Göttingen 549 airfoil. (2010-01-31)
Site : UIUC Applied Aerodynamics Group . Göttingen 549 fichier DAT. (2010-01-31)
Site : Glider Ireland . 36 photos (SP-8009). (2015-01-04 CL)
Site : Fotograficzny Rejestr Szybowców . 9 photos (SP-8009). (2015-01-04 CL)
Site : Samoloty w Lotnictwie Polskim . Texte + photos. (2015-01-04 CL)

Livres

The world's sailplanes
par OSTIV (1958) [p. 162 - 165. Photo + 3-vues + specs + description].

MODÈLES RÉDUITS

Construction de Mitja Sersen

Construction de Olivier MOQUEREAU (FR)

Fiche n° 1447 [Dernière mise à jour : 2024-05-31]
