J2mcL Planeurs - Fiche planeur n°

Akaflieg Hannover H-1 Vampyr 1922

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1922
Pays	Allemagne
Designer(s)	MADELUNG, George & BLUME, W. & HENTZEN, F. & MARTENS, A.
Premier constructeur	Hannoversche Waggonfabrik, A.-G., Hannover
Type d'appareil	Planeur
Fonction	Performance

SPÉCIFICATIONS TECHNIQUES

Envergure	12.6 m
Longueur	4.92 m
Hauteur	1.4 m
Allongement	--
Surface alaire	--
Profil aile	Göttingen 441
Masse à vide	120 kg
Masse maxi	195 kg
Charge alaire	12 kg/m²
Vitesse mini	--
Vitesse maxi	--
Finesse maxi
Taux de chute mini	--
Nb sièges	1
Structure	Bois et toile.

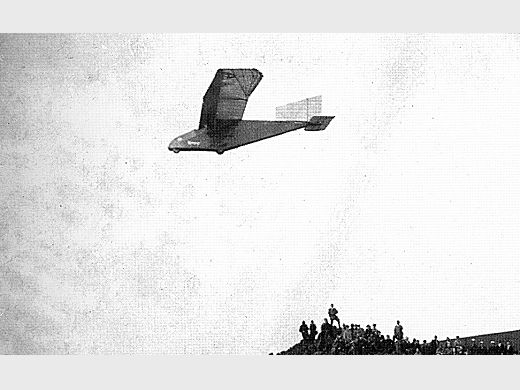

Vol du Vampyr 1922 à la Wasserkuppe (Allemagne) [via Segelflugzeug Geschichten]

Différence d'ailerons entre 1921 et 1922 [dessin Martin SIMONS]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
Hannoversche Waggonfabrik, A.-G., Hannover	--
Nombre total de constructions	--

Infos techniques

Version à ailerons débordants commandés par gauchissement de la structure des ailes.

Histoire résumée

Le Vampyr est devenu célèbre lorsque le pilote Martens réalisa le premier vol d'une heure lors du concours de la Rhön en 1922. L'appareil fut malheureusement complètement détruit lors du concours de 1923 suite à une négligence d'un nouveau pilote.

Liens personnalités

BLUME, Walter (Allemagne)
HENTZEN, F. (Allemagne)
MADELUNG, G. (Allemagne)
MARTENS, Arthur (Allemagne)

Compléments docs

SOURCES DOCUMENTAIRES

Liens WEB	Site : UIUC Airfoil Coordinates Database . Göttingen 441 airfoil. (2009-20-24 JM) Site : UIUC Airfoil Coordinates Database . Göttingen 441 fichier DAT. (2009-20-24 JM) Site : Scale Soaring UK . Vidéo : Wasserkuppe 1922. (2011-03-19 CL) Site : Critical Past . vidéo de Hentzen et son Vampyr.. (2011-05-15 CL) Site : Akademischen Fliegergruppe Hannover . . (2012-06-29 CL)
Livres	Das Segelflugzeug par LANGSDORFF, Werner von (1931) [p. 23, 58, 73, 76, 78, 79, 87, 94, 110, 113, 115, 143. Notes + 3 photo + specs]. Der Gleit- und Segelflugzeugbau par GYMNICH, Alfried (1925) [p. 86 - 90. Photo + 3-vues + description]. Forschen-Bauen-Fliegen par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 25, 26, 27, 28. Texte + 7 photos]. Segelflugzeug Geschichten par SELINGER, Peter F. (2004) [p. 24-27. Histoire + 5 photos + specs].
Autres sources	The Hannover glider, Flight 31 août 1922 p 499-500. Texte + plan 3 vues du type 1921 Description of the Hannover glider "Vampyre", par Walter Blume, Aviation 27 avril 1923.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.

Fiche n° 2176 [Dernière mise à jour : 2022-11-14]
