Akaflieg Hannover AFH-04

Autre nom (ou nom en langue originelle) : FFG AFH-4
DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1938
Pays Allemagne
Designer(s) FFG Hannover
Premier constructeur Flugtechnische FachGruppe an der Technischen Hochschule Hannover
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 6.5 m
Hauteur 1.82 m
Allongement22.5
Surface alaire10 m2
Profil aileEmplanture NACA 23014, miieu NACA 23012, saumon 23012
Masse à vide170 kg
Masse maxi270 kg
Charge alaire27 kg/m2
Vitesse mini--
Vitesse maxi300 km/h
Finesse maxi32 à 91 km/h
Taux de chute mini0.72 m/s à 69 km/h
Nb sièges1
Structure--

[Flugzeug-Typenbuch, Ausgabe 1944 - collection J-M. Mesot]
[Flugzeug-Typenbuch, Ausgabe 1944 - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Flugtechnische FachGruppe an der Technischen Hochschule Hannover--
Nombre total de constructions--
Infos techniquesAiles en mouette. Équipé de volets Fowler.
Histoire résumée--
Liens personnalités Pas de personnalité associée.

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . NACA 23012 airfoil. (2010-03-28 JM)
Site : UIUC Applied Aerodynamics Group's . NACA 23012 fichier DAT. (2010-03-28 JM)

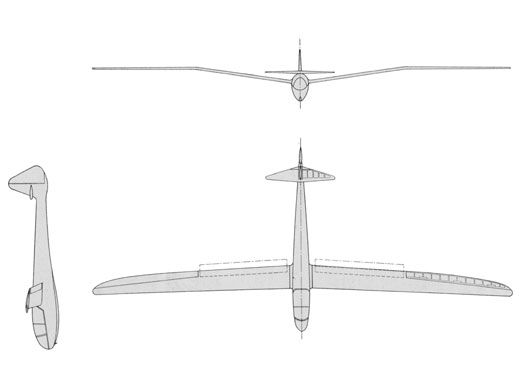

Site : LuftArchiv . Photo + plan 3 vues + specs. (2013-09-10 CL)
LivresFlugzeug-Typenbuch 1944
par SCHNEIDER, Helmut (1944) [p. 288, 289. Photo + 3-vues + specs].
Forschen-Bauen-Fliegen
par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 31, 32, 33. Texte + 5 photos].
Autres sourcesThe AFH-4 high performance sailplane, traduit de Flugsport, Soaring vol 3 n°2 février 1939, page 7-8. Texte + photo + plan 3 vues + schéma des volets.
Historische Deutsche Flugzeuge bis 1945 Band 3, par Karlheinz Kens (ISBN9783923142729)
