PIK-12 Gabriel

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1956
Pays Finlande
Designer(s) LOUNAMAA, Ilkka
Premier constructeur Jämi Flying School (Finnish Aeronautical Society) and flying clubs in Findand
Type d'appareil Planeur
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 16 m
Longueur 7.4 m
Hauteur--
Allongement12.3
Surface alaire20.8 m2
Profil aileGöttingen 535
Masse à vide198 kg
Masse maxi390 kg
Charge alaire18.7 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi23
Taux de chute mini0.8 m/s à 60 km/h
Nb sièges2
StructureBois et toile.

[The world's sailplanes, Die Segelflugzeuge der Welt Les planeurs dans le monde - collection J-M. Mesot]
[The world's sailplanes, Die Segelflugzeuge der Welt Les planeurs dans le monde - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Jämi Flying School (Finnish Aeronautical Society) and flying clubs in Findand2
Nombre total de constructions2
Infos techniquesLes flancs avant du fuselages sont plats, les sièges en tandem et la section arrière de forme lenticulaire. Construction entièrement en bois et contreplaqué. Ailes haubanées en flèche jusqu'au milieu afin d'améliorer la visibilité du pilote.
La partie intérieure de l'aile possède 2 longerons et la partie extérieure un seul.
Empennage et dérive à un longeron avec revêtement en contreplaqué. Commandes par câbles, ferrures en acier au chrome-molybdène.
Histoire résuméePremier biplace finlandais pour l'entraînement des débutants et des avancés. Dessiné en 1952, il avait gagné un concours de design. Le prototype a volé au printemps 1956. Comme les autres PIK, la machine avait été conçue pour la construction dans les clubs.
Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : OH-285 (En stockage), localisation : Porin Ilmailukerho RY
Immatriculé : OH-KYC (En exposition), localisation : Suomen Ilmailumuseosäätiö / Finnish Aviation Museum Foundation
Pack(s) photosImmatriculation : OH-285. Photographié par () sur Iwaru Oy 74 photos sur le site Iwaru Oy.
Immatriculation : OH-KYC. Photographié par Suomen Ilmailumuseo (2010) sur Iwaru Oy 22 photos sur le site Iwaru Oy.

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . Göttingen 535 fichier DAT. (2010-04-22 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 535 airfoil. (2010-04-22 JM)
Site : Iwaru Oy . 22 photos. (2012-01-07 CL)

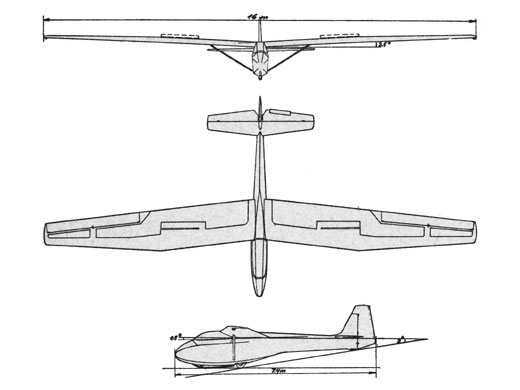

Site : Polyteknikkojen Ilmailukerho Ry . Note + plan 2 vues. (2012-01-13 CL)
LivresPik-Sarjan Lentikoneet
par RAUNIO, Jukka (1995) [].
The world's sailplanes
par OSTIV (1958) [p. 21, 23 - 26. Photo + 3-vues + specs + description].
Autres sourcesThe Finnisch PIK-12, par Göran Bruun, VGC News n° 149 (printemps 2017) p 25-27. Texte + 4 photos + plan 3 vues + specs

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 2488 [Dernière mise à jour : 2019-05-30]
