Akaflieg Berlin B-12

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1977
Pays Allemagne
Designer(s) Akaflieg Berlin
Premier constructeur Akaflieg Berlin
Type d'appareil Planeur
Fonction --

SPÉCIFICATIONS TECHNIQUES
Envergure 18.2 m
Longueur 8.71 m
Hauteur--
Allongement20
Surface alaire16.58 m2
Profil aileEmplanture FX 67-K-170, saumon FX 67-K-150
Masse à vide438 kg
Masse maxi620 kg
Charge alaire32.3 kg/m2
Vitesse mini--
Vitesse maxi200 km/h
Finesse maxi41 à 110 km/h
Taux de chute mini0.68 m/s à 90 km/h
Nb sièges1
StructureFuselage en composite résine et fibre de verre.

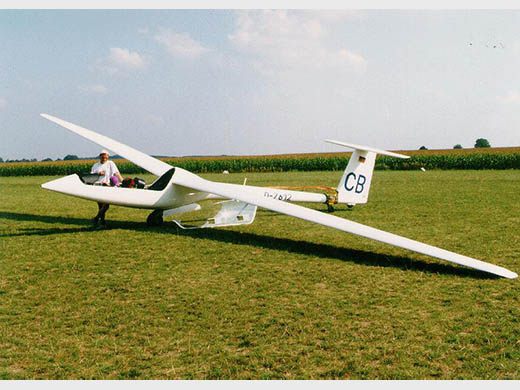

[Photo via Michel Blanchard]

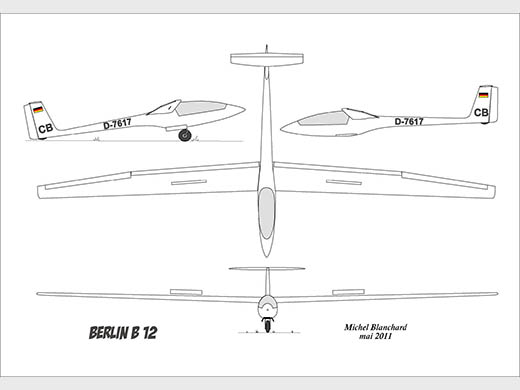

[Dessin Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Akaflieg Berlin
Immatriculation D-7612
1
Nombre total de constructions1
Infos techniquesAiles de Schempp-Hirth Janus B. Empennage en T.
Histoire résuméeBei der B 12 wurde ein hauptsächliches Augenmerk auf die Aerodynamik des Rumpfes gelegt, da eine Leistungsverbesserung bei den Flächenprofilen nur mit einem erheblich größeren Aufwand erreicht werden können. Außerdem macht der Rumpf gerade bei höheren Reisegeschwindigkeiten einen erheblichen Teil des Gesamtwiderstandes aus. Der Rumpf wurde von ströhmungsgünstigen Rotationskörpern abgeleitet, wobei aber die Längsachse einen doppelelliptischen Querschnitt bekam und dadurch geknickt aussah. Die Flächen wurden von Janus B von Schempp-Hirth übernommen. Das Höhenruder wurde in Kreuzleitwerksform angebracht und das Fahrwerk wurde als GfK-Schwinge gebaut, was aus Platz und gewichtsmäßigen Gründen die optimale Lösung war.
Liens personnalités Pas de personnalité associée.

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group . Wortmann FX 67-K-170/17 airfoil. (2010-06-09 JM)
Site : UIUC Applied Aerodynamics Group . Wortmann FX 67-K-170/17 fichier DAT. (2010-06-09 JM)
Site : UIUC Applied Aerodynamics Group . Wortmann FX 67-K-150/17 airfoil. (2010-06-09 JM)
Site : UIUC Applied Aerodynamics Group . Wortmann FX 67-K-150/17 fichier DAT. (2010-06-09 JM)
Site : Alex Sailplane Directory . Photo + specs. (2011-06-09 CL)
Site : Wikipedia . Histoire + photo + specs. Page en anglais. (2011-06-09 CL)
Site : Alex Sailplane Directory . Photo + specs. (2011-06-09 CL)
Site : Akaflieg Berlin . Histoire + specs. (2011-06-09 CL)
LivresPas de livre référencé.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 2530 [Dernière mise à jour : 2011-06-09]
