Harbich Ha-12/49

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1951
Pays	Autriche
Designer(s)	HARBICH, Leopold
Premier constructeur
Type d'appareil	Planeur
Fonction	Initiation

SPÉCIFICATIONS TECHNIQUES

Envergure	10 m
Longueur	6 m
Hauteur	1.4 m
Allongement	7.46
Surface alaire	13.4 m²
Profil aile	N-60 puis N-60R.
Masse à vide	90 kg
Masse maxi	190 kg
Charge alaire	13 kg/m²
Vitesse mini	--
Vitesse maxi	--
Finesse maxi	11.3
Taux de chute mini	1.1 m/s
Nb sièges	1
Structure	Bois et toile.

[Pas de photo connue]

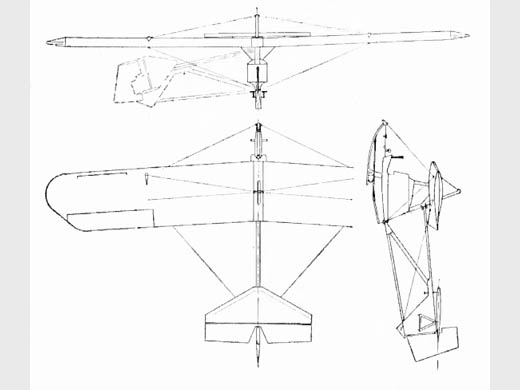

[Deutsche Segelfluge, Zuerl, 1954]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
	--
Nombre total de constructions	--

Infos techniques

Version autrichienne du SG-38. Fuselage poutre.
Tragwerk: verspannter Hochdecker in Holzbau; Nase sperrholzbeplankt, Rest Stoffbespannung.
Aufbau zweiteilig. Rechteckform mit gerundeten Enden, leichte Pfeilung (3,5 °). Profil bis zur 11. Rippe konstant N-60, von da bis zur 16. Rippe Abnahme auf N-60 R. Zug- und Druckstäbe. Vorflügel aus Elektronguß.
Rumpf: Gitterrumpf mit Spannturm, durchgehender Kiel in beplankter Fachwerkbauart mit doppelter Hauptstrebe in Kastenform, hintere Strebe Vollholz. Kufe durch Gummipuffer gefedert. Hauptstrebe am Spannturm schwenkbar gelagert. Eindrehen des Gitterrumpfes
samt Leitwerk unter den Flügel ohne Lösung der Steueranschlüsse.
Leitwerk: Höhenleitwerk mit umgekehrter V-Abstrebung, Seitenruder ausgeglichen.
Höhenflosse am Boden um ± 5° trimmbar.

Histoire résumée

Liens personnalités

HARBICH, Léopold (Autriche)

Exemplaires existants

	Immatriculé : OE-0210 (Inconnu), localisation : Technichen Museum, Wien (Österreich)
	Immatriculé : OE-147 (Inconnu), localisation : Technichen Museum, Wien (Österreich)

SOURCES DOCUMENTAIRES

Liens WEB	Pas de site référencé.
Livres	Deutsche Segelflugzeuge par ZUERL, Hubert (1954) [p. 6. Note + plan 3 vues + specs]. Luftfahrzeugbau in Österreich par KEIMEL, Reinhard (2003) [p. 125-126, V. Note + 2 photos + plan 3 vues + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
