PIK-20E

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1978
Pays Finlande
Designer(s) KORHONEN, Hannu & HIEDANPÄÄ, Markku
Premier constructeur Issoire Aviation (France)
Type d'appareil Motoplaneur (moteur rétractable)
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur--
Hauteur--
Allongement--
Surface alaire--
Profil aileEmplanture Wortmann FX-67-K-170, saumon Wortmann FX-67-K-150
Masse à vide--
Masse maxi--
Charge alaire--
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureFibre de verre et résine.

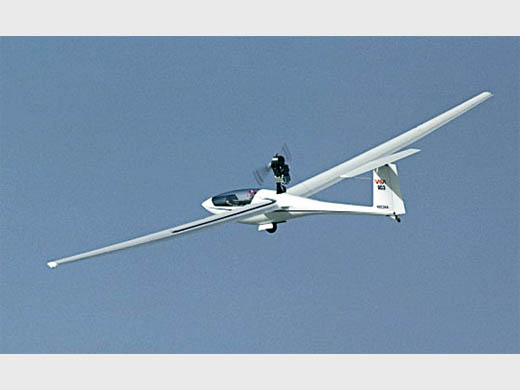

[NASA]

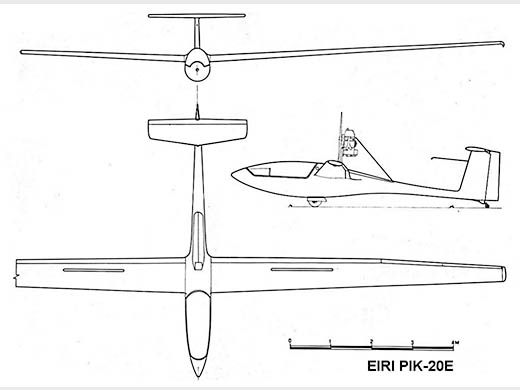

[via Free RC Plans]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Issoire Aviation (France)
PIK-20EF construit sous licence.

16
Eiri-Avion (Finland)
90 des machines construites furent vendues à l'exportation.

100
Nombre total de constructions116
Infos techniquesVersion motorisée du PIK-20D, avec un moteur Rotax 501 de 43 CV. Moteur sur pylône fixe (?). Empennage en T.
Le fuselage a été légèrement modifié (avant) et le stabilisateur agrandi. Une légère flèche a été aussi donnée aux ailes.
Histoire résuméeDéveloppé et produit par la firme Eiri Avion, à partir du JT-6 (PIK-2OB motorisé par TERVAMAKI, Jukka)
Les moules du PIK-20E furent vendus à la SIREN (Issoire Aviation), France, qui le produisit de 1981 à 1983 (sous l'appellation PIK-20E II F).
Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : OH-607 (En état de vol), localisation : Finland
Pack(s) photosImmatriculation : OH-607. Photographié par () sur Iwaru Oy 32 photos sur le site Iwaru Oy.

SOURCES DOCUMENTAIRES

Liens WEBSite : Iwaru Oy . 3 packs photos. (2012-01-08 CL)
Site : Polyteknikkojen Ilmailukerho Ry . Note + plan 2 vues. (2012-01-13 CL)
Site : NASA Photo Collection . Note + photo. (2012-01-14 CL)
Site : Stephan F. Haupt PIK-20 . Site consacré au PIK-20.. (2012-01-14 CL)
Site : PIK-20E Tiimi . Site consacré au PIK-20.. (2012-01-14 CL)
LivresÉléments de technologie aéronautique
par BELLIARD, E. & BELLIARD, R. & MALDANT, André & SALOMON, G. (1980) [p. 73. Note + photo].
Pik-Sarjan Lentikoneet
par RAUNIO, Jukka (1995) [].
Sailplanes 1965-2000
par SIMONS, Martin (2005) [p. 35-36. Note + plan 3 vues].
Autres sourcesPIK-20E, par André Bréant, Planeurs et Avions Magazine n° 3, 15 février 1984, p 50-57.Texte + 15 photos + plan 3 vues + éclaté + specs.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 3586 [Dernière mise à jour : 2016-09-22]
