DONNÉES GÉNÉRALES |
Année du premier vol (ou de design, si seul projet) |
1945 |
Pays | France |
Designer(s) | JOLY, Edouard |
Premier constructeur | Constructions Aéronautiques de Bourgogne (CAB) (FR) |
Type d'appareil | Motoplaneur |
Fonction | Entraînement |
SPÉCIFICATIONS TECHNIQUES |
Envergure | 12 m |
Longueur | 6 m |
Hauteur | -- |
Allongement | 8 |
Surface alaire | 17.6 m2 |
Profil aile | NACA 23.012 |
Masse à vide | 190 kg |
Masse maxi | -- |
Charge alaire | 21.6 kg/m2 |
Vitesse mini | 58 km/h |
Vitesse maxi | 125 km/h |
Finesse maxi | 12 |
Taux de chute mini | 2.5 m/s |
Nb sièges | 2 |
Structure | Métallique et Bois et toile |
Constructeur(s) |
| ||||||
Infos techniques | Biplace en tandem. L'ossature de l'aile comporte deux longerons, de section rectangulaire, en duralumin, avec traverses de section carrée, en même métal, et croisillons en corde à piano. Les nervures, en treillis, sont \ en bois. Les bords d'attaque et de fuite sont en tôle de duralumin, mais l'ensemble du revêtement est en toile enduite. Les terminaisons arrondies des bouts d'ailes sont entièrement en bois. Tout le haubanage est fait de câbles, carénés par des tubes profilés en duralumin. La carlingue, pour deux passagers et leurs bagages — 165 kg. en tout, est aménagée en conduite intérieure à grande visibilité. Il n'y a qu'un poste de pilotage, mais les deux places sont suffisamment rapprochées pour permettre au passager arrière d'utiliser le manche à balai du poste avant. Cependant, ce passager dispose, lui aussi, d'une commande de direction par pédales; celles-ci peuvent être débrayées et bloquées à volonté.Le côté droit de la cabine, qui est largement vitré, peut basculer et permet ainsi un accès facile des deux sièges. Cette cabine est placée sous l'aile et en avant de celle-ci. La liaison entre l'aile et les empennages continue à rappeler celle du planeur Avia 11-A, c'est-à-dire qu'elle est assurée par une poutre. Mais, dans le C.A.B.-44, cette poutre est constituée par des tubes de duralumin, avec assemblages par goussets boulonnés, en duralumin également. L'empennage est entièrement en bois et entoilé. Moteur prévu : flat-twin Mengin type 2-Y de 33 CV à 2250 t/mn. A 2450 t/mn il développe 40 CV avec une hélice quadripale, donnant une vitesse maximale de 125 km/h. | ||||||
Histoire résumée | Projet de motoplaneur biplace CAB 44, développé par Edouard JOLY, à partir de son motoplaneur monoplace de 1934, dès la fin de la guerre. La société C.A.B. "Construction Aéronautiques de Bourgogne" a été créée spécialement pour le développement et la construction de cet appareil. Il ne semble pas qu'un prototype ait été construit. | ||||||
Liens personnalités | Pas de personnalité associée. |

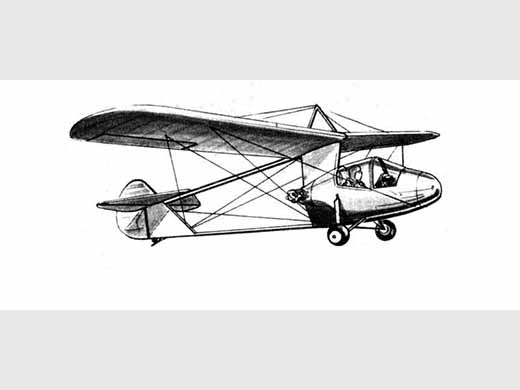

Liens WEB | Site : Richard Ferrière . Dessin du CAB-44. (2024-05-02 CL) |
Livres | Histoire du vol à voile français par JOUHAUD, Reginald & JOUHAUD, Anne (1992) [p. 321. Specs]. Motoplaneurs par REYMOND, Jean (2024) [p. 43-44. Texte + plan 3 vues]. |
Autres sources | Un biplace de 33 CV verra bientôt le jour : c'est le C.A.B.-44 d'Edouard Joly, Les Ailes 23/12/1934.Texte + 3 vues. Aviation Magazine 1956. Dessin du projet. |
