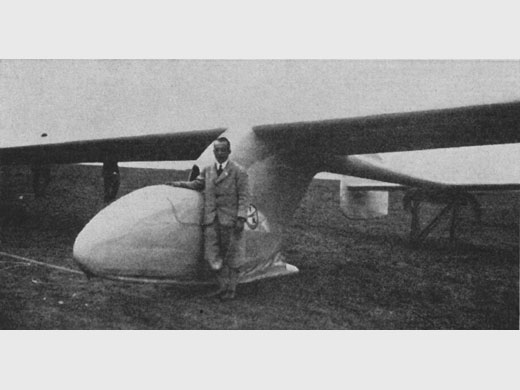

Küpper Ku-4 Austria Elefant

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1932
Pays Allemagne
Designer(s) KÜPPER, August
Premier constructeur Segelflugzeugbau, Kassel
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 30 m
Longueur 9 m
Hauteur 2.7 m
Allongement26
Surface alaire34.97 m2
Profil aileGöttingen 652
Masse à vide392 kg
Masse maxi469 kg
Charge alaire13.4 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile.

[Das Segelflug - collection J-M. Mesot]
[Sailplanes 1920-1945, M. Simons, p 81]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Segelflugzeugbau, Kassel1
Nombre total de constructions1
Infos techniquesAllongement phénoménal pour l'époque.
Histoire résuméeDe loin le plus grand planeur construit à cette époque, et il a fallu attendre 1990 pour qu'un planeur à peine plus grand soit construit (l'ETA d'envergure 30,90 m). Malheureusement, l'appareil était très fragile et il cassa en vol dans un cumulus durant le concours de la Rhön, le 22 juillet 1932. Robert Kronfeld s'en tira surtout choqué et déçu, après avoir sauté en parachute. Après la destruction de l'Elefant, Kronfeld fit construire par le Dr Kupper (de l'Akaflieg München) un modèle réduit du Ku 4, d'une envergure de 20 mètres : le "Mini Austria".
Liens personnalitésKRONFELD, Robert (Autriche)
KUPPER, August (Allemagne)
RemarquesSpecs selon "Das Segelflug"
- Longueur 8.90 m
- Surface alaire 34.97 m2
- Masse à vide 330 kg
- Masse maxi 413 kg
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Fly Hard . 25 photos. (2009-10-30 CL)
Site : UIUC Applied Aerodynamics Group . Göttingen 652 airfoil. (2009-11-12)
Site : UIUC Applied Aerodynamics Group . Gottingen 652 fichier DAT. (2009-11-12)
LivresDas Segelflugzeug
par LANGSDORFF, Werner von (1931) [p. 33, 56. 57, 59, 64, 66, 71. 73, 77, 85, 87, 93-97, 106, 116, 148, 185, 201, 214. Notes, 7 photos + specs].
Forschen-Bauen-Fliegen
par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 69. Mention].
Il volo a vela e il suo domani
par CATTANEO, Ettore (1933) [p. 186-189. Texte + 1 photo + plan 3 vues + specs].
Sailplanes 1920-1945
par SIMONS, Martin (2001) [p. 78, 81. Texte + 2 photos + plan 3 vues + specs].
Vom Hangwind zur Thermik
par RIEDEL, Peter (1984) [p. 205-208. Texte + 2 photos].
Autres sources"Le vol de l'éléphant", Jean Molveau, Vol à Voile Magazine n° 39, juillet-août 1990.
Beaux oiseaux du temps passé : Austria I et Windspiel, deux phénomènes des années 30, traduction A. de Chatellus, Lettre d'information Dédale n° 56 1996 p 11-12. Texte + plan 3 vues + infos techniques.

MODÈLES RÉDUITS

Fiche n° 772 [Dernière mise à jour : 2017-09-02]
